行程尺寸:L≈1300MM*W1500*H1200MM；
PCB大小：L50×W50～L1200×W350MM；
傳輸方向：左—右（可選擇）；
車載行程：兩軌道調至350MM時，中間兩車載可移動距離MAX:400M；
傳輸高度：900±20（高度可調）；
電 源：AC 220V MAX：300W（50Hz-60Hz）(獨立電箱控制);
傳輸馬達：采用2臺微型調速電機;
平移馬達：采用2臺高精度86步進電機+同步帶傳動;
平移裝置：采用直線軸承+鋁托滑軌；

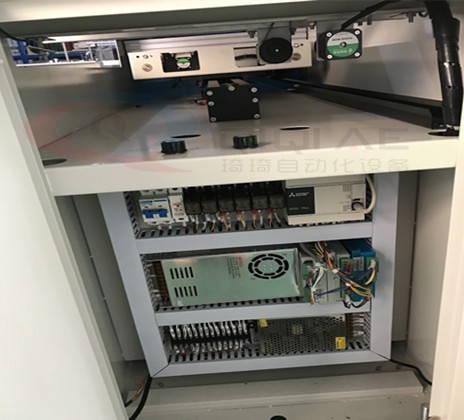

控制系統：采用PLC控制+驅動器；
操作面板：采用4.3顯控全彩人機觸摸界面，設定各種參數極為方便。手動自動操作靈活變換；
傳送皮帶：采用綠色防靜電片基帶；參照右上圖；
框架材質：2MM鈑金機架；
框架外觀：鈑金部分采用噴塑封板，上面采用茶色有機玻璃封板方便觀察走板情況；
信 號 線：配有標準的SMEMA信號線，方便與前端接駁臺機器連接；
速度（m/min)：22秒/節拍時間，無級電子調速；皮帶運行速度0~15米/分鐘；
環境溫度：≦400C；

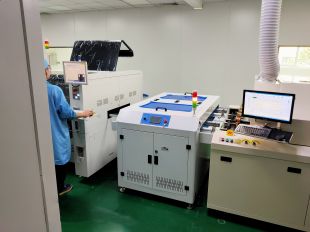

本機可實現前后雙軌設備定動軌錯位聯機，兩組軌道獨立進板出板。
技術參數

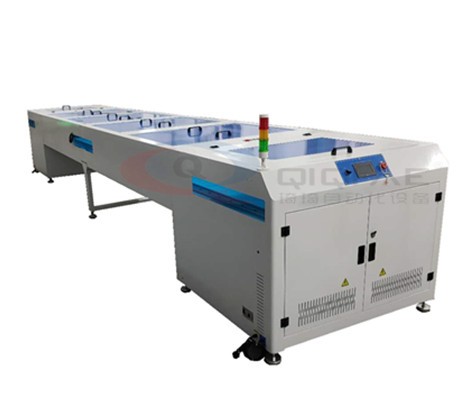

型號 | QQPT-628-LED自動平行移載機 （訂制機型） |
外形尺寸(L×W×H) | L1300或按要求定做×1500×1200(mm) 不含警燈高度 |
適應PCB大小 | 50*50～L1200*W350(mm) |
PCB傳輸方向 | L→R或R→L |
傳輸高度 | 900±20MM |
傳送速度（節拍） | 8片/Min |
傳輸方式 | 皮帶 或 鏈條 |
額定功率 | 550W |
電源 | 1P AC220V 50/60HZ |
控制方式 | PLC+觸摸屏 |
通訊接口 | SMEMA |
重量 | Approx：75Kg |
